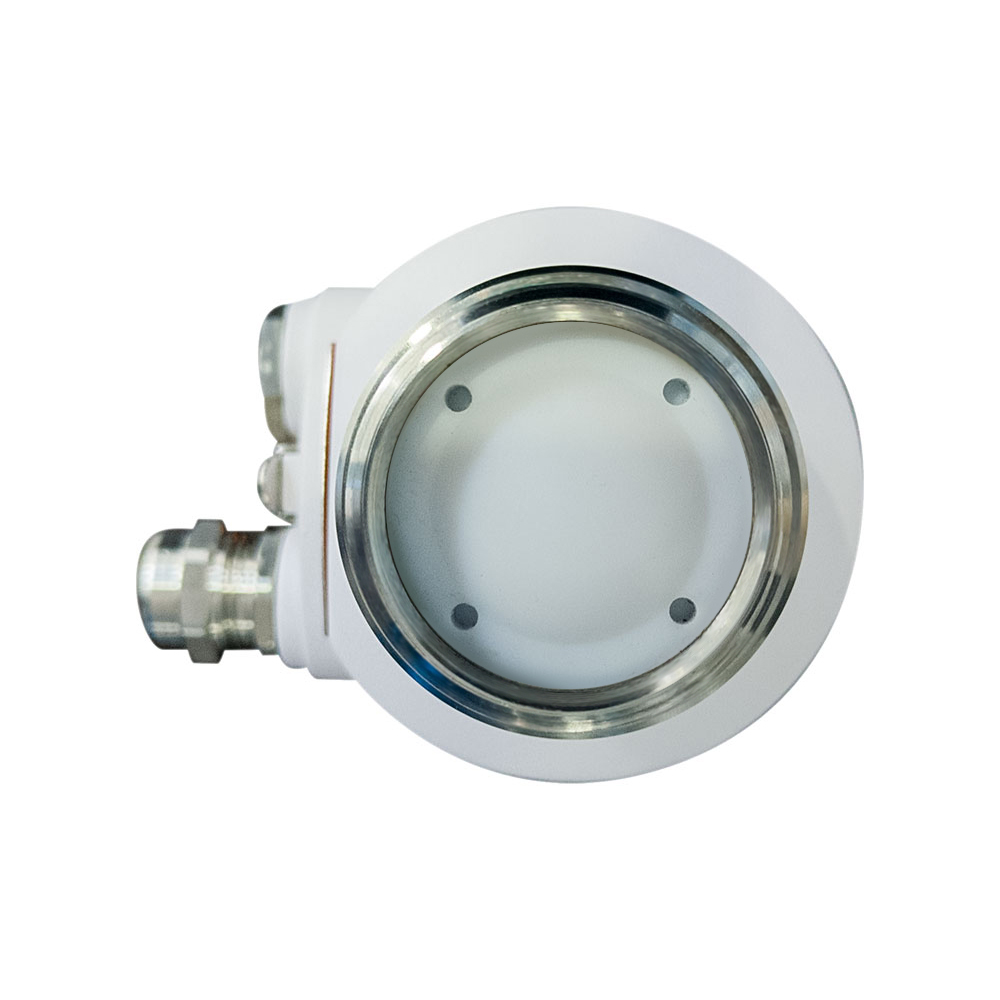

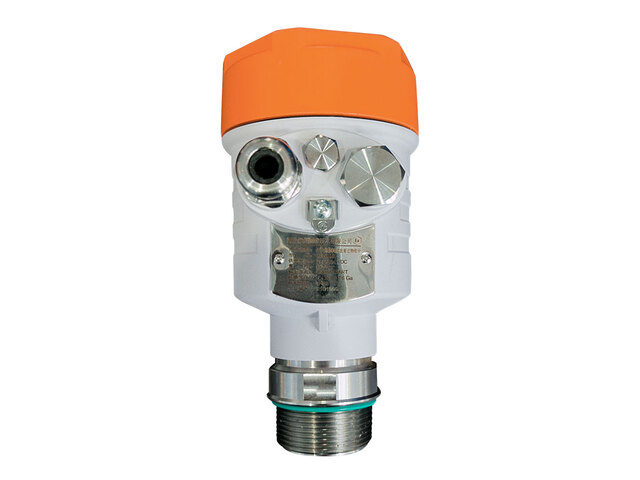

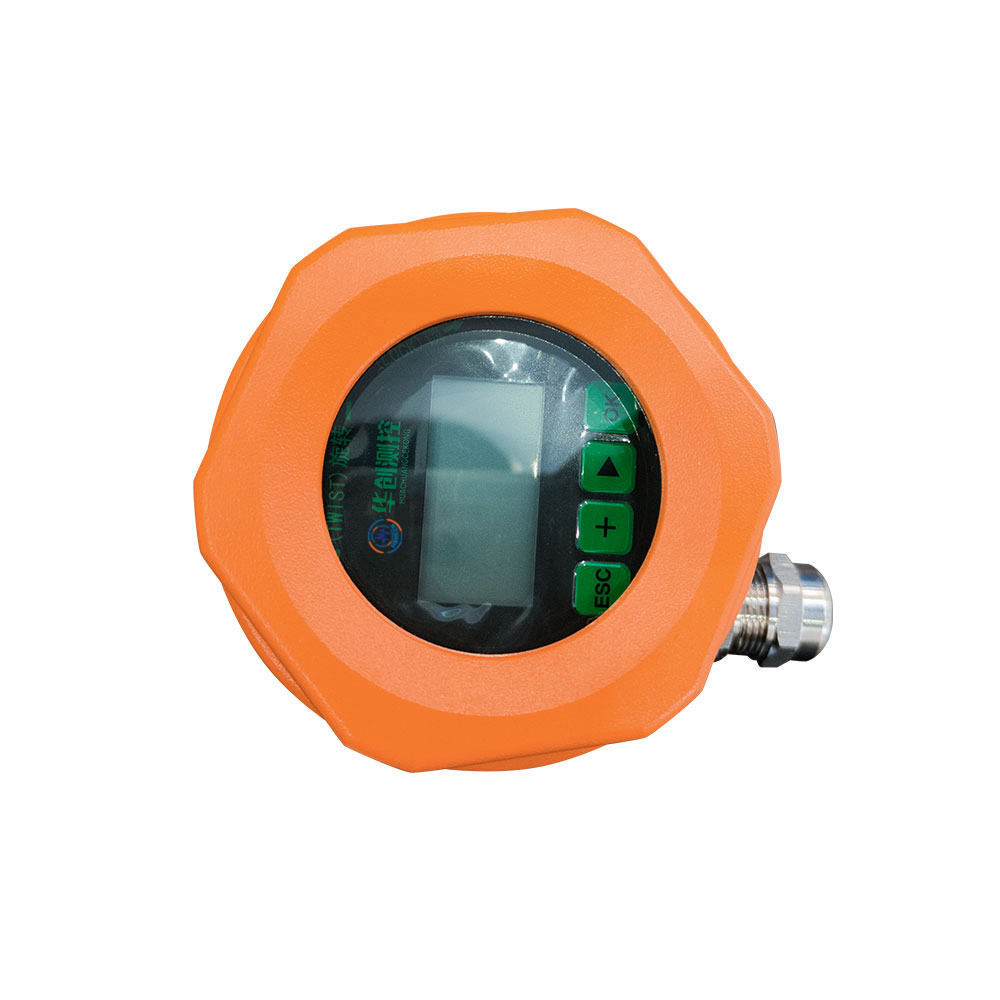

HCDAR-80 0-120米各種腐蝕性液體測量-調頻連續波雷達物位計
應 用：液體測量
測量范圍：0～120m
天線類型：透鏡式/PTFE
過程連接：螺紋G1.5/法蘭
波 束 角：8°
響應時間：小至0.6S(跟參數設置有關)
介質溫度：(-40～120)℃
過程壓力：(-0.1～2)MPa
精 度：<2mm
產品概述

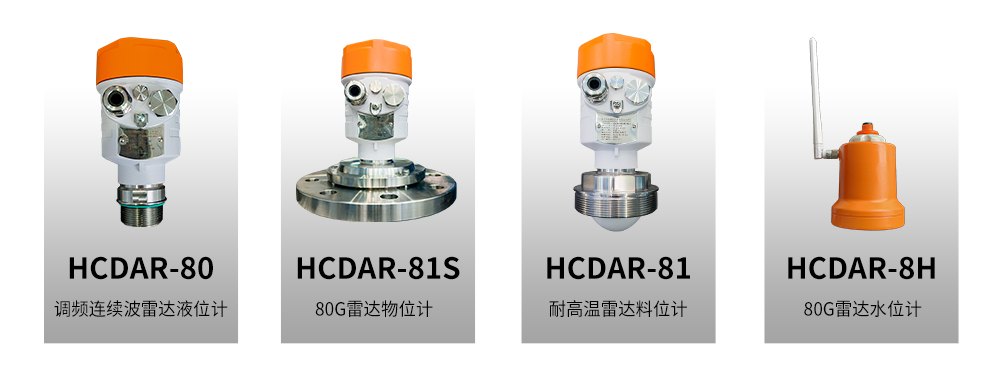

HCDAR-8x系列是一種特殊毫米波技術,稱為調頻連續波(FMCW)的物位測量儀表。工作頻率76-81GHz,輸出信號兩線制(4-20)mA,量程最大可以測量到20米,盲區卻小至8厘米。天線波束角度小約3°,其優異的性能確保其對液體、固體和粉塵物料都能實現精確的測量。
產品原理
HCDAR-8x系列發射一個頻率隨時間線性變化的微波信號,微波遇物料后反射回來的信號和發射信號通過"混頻器”進行混頻。兩者的差頻與雷達到反射面的距離成正比，通過FFT變換，得到所需的距離信息。
選型及應用
行業應用

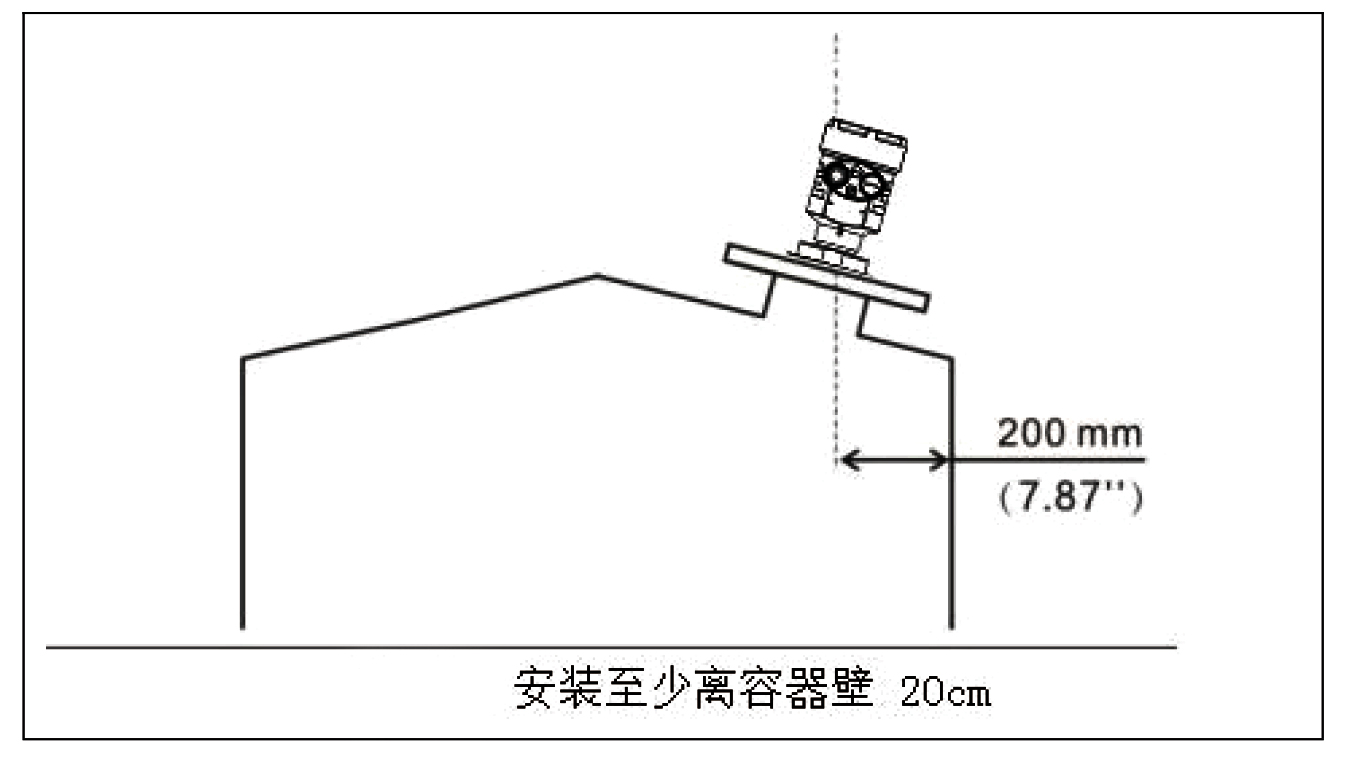

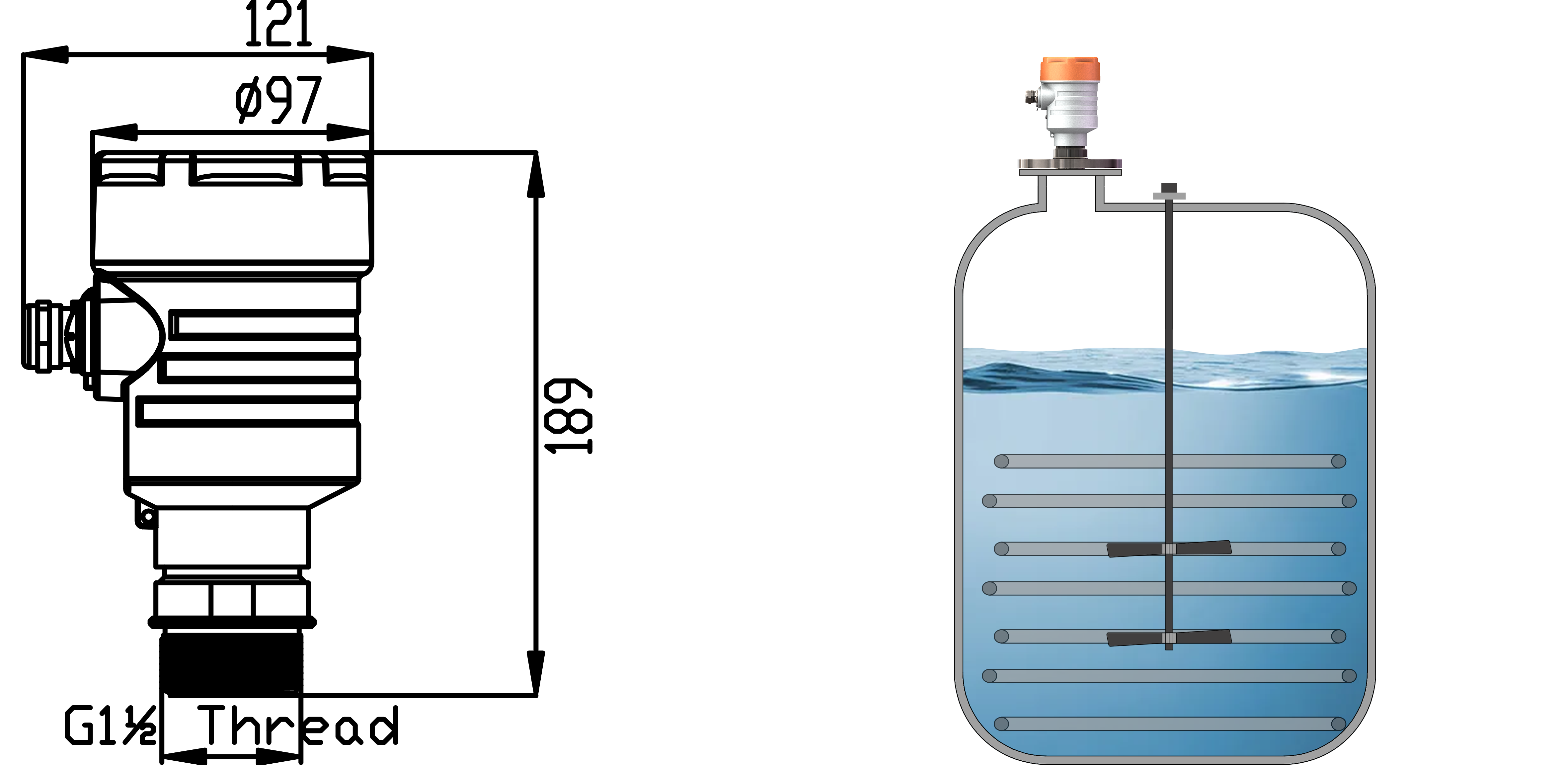

安裝要求
安裝需要注意的兩點：

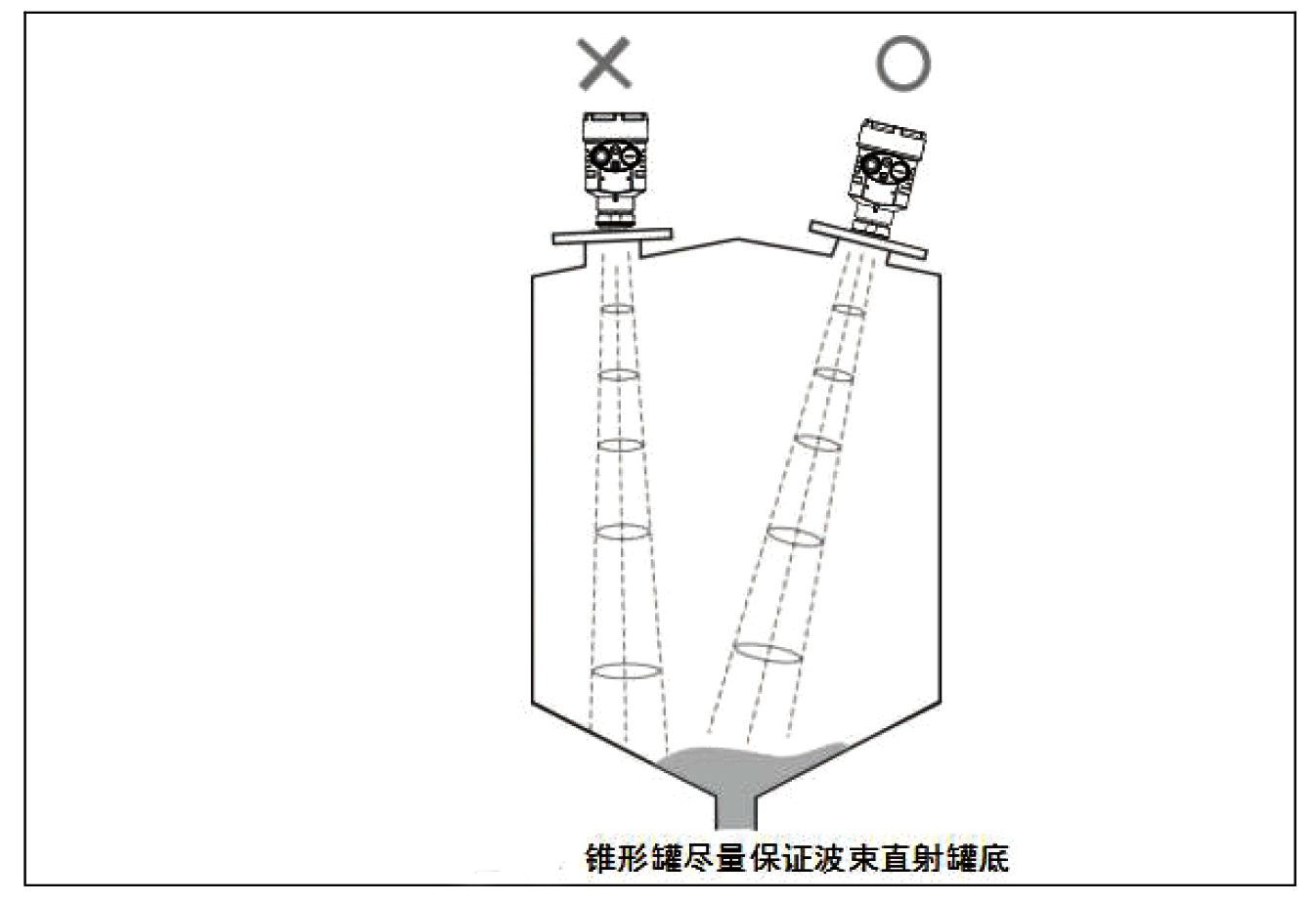

（1）對準目標料位，盡量保證垂直入射料位；

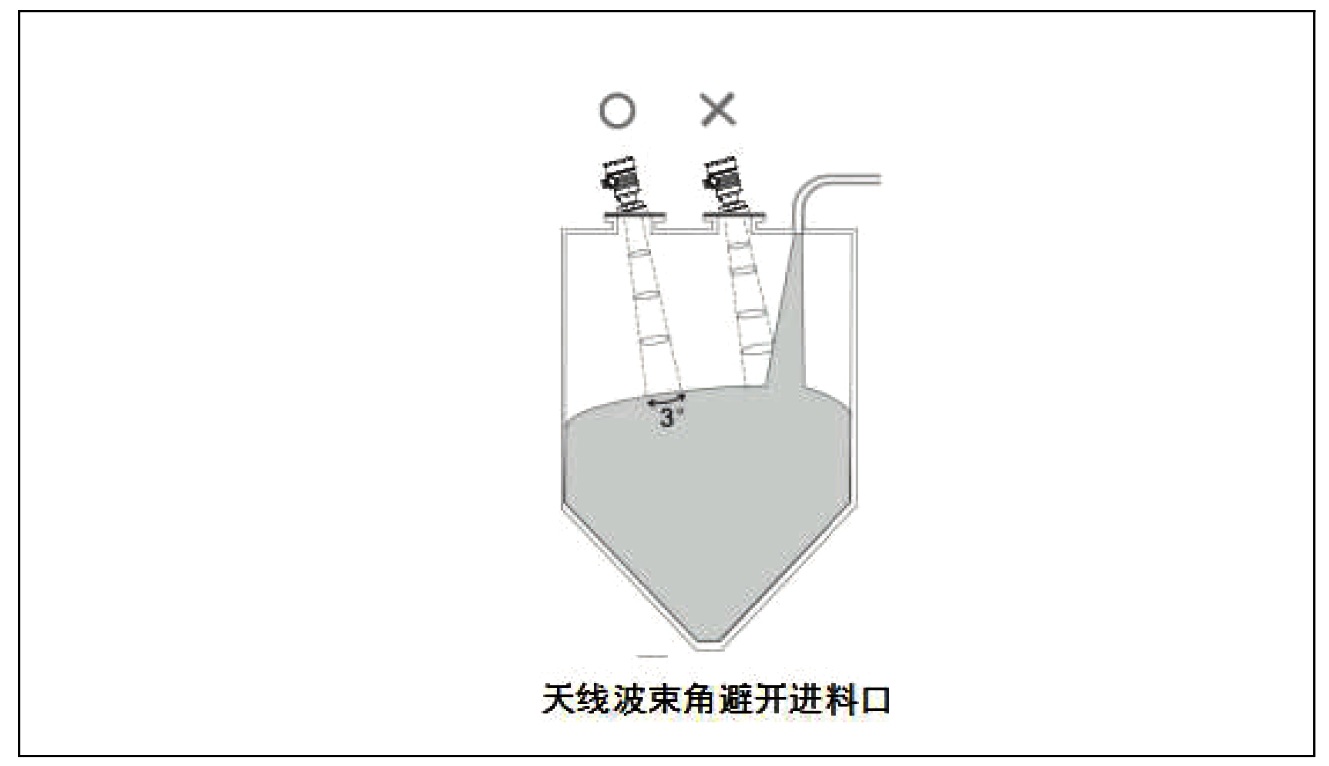

（2）避免 虛假回波。典型工況參見以下幾點。
產品特點
1. 基于互補金屬氧化物半導體(CMOS)器件,高度集成,更高信噪比,更小盲區。
2. 5GHz工作帶寬,使產品擁有更高的測量分辨率與測量精度。
3. 最窄3天線波束角,安裝環境中的干擾對儀表的影響更小,安裝更為便捷。
4. 波長更短,在固體表面具有更好的反射特性,因而不需要特別的使用萬向法蘭來進行瞄準。
5. 支持遠程調試與遠程升級,減少等待時間,提高工作效率。

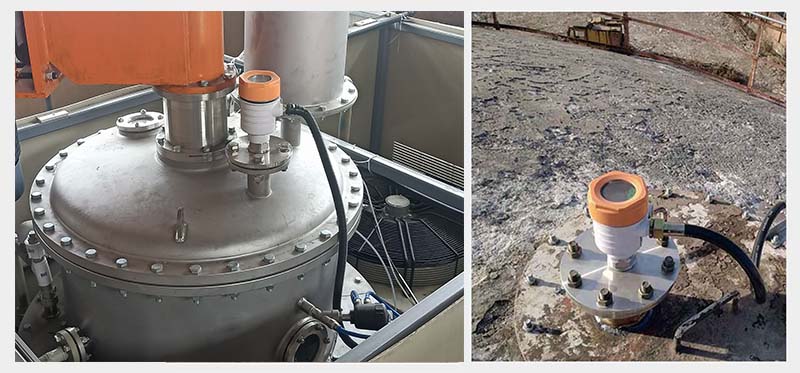

應用案例
適用于液體的測量，天線波束角度小，適合罐體直徑小，安裝位置有限，高度較大的細高倉場合。
