產品概述

HCDAR-6X 電磁波以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。根據兩個脈沖的時間間隔，計算出天線到被測介質表面的距離。

產品原理

天線系統發射和接收非常短、發射能量非常低的微波脈沖。雷達波以光速傳播。運行時間可以通過電子元件轉換為電平信號。一種特殊的時間擴展方法可以確保在非常短的時間內進行穩定和準確的測量。即使在復雜工況下存在虛假回波，也可以利用最新的微處理技術和調試軟件準確的進行物料位置的回波分析。

輸入

天線接收反射的微波脈沖并將其發送到電子電路。微處理器處理信號，并識別物料表面的微脈沖產生的回波。

通過智能軟件完成正確的回波信號識別，精度可達到毫米級。與物料表面的距離 D 與脈沖的時間間隔成正比：

D=C*T/2

其中 C 是光速，因為空罐的距離 E，

那么，物料/液位位置 L 為：

L=E-D

輸出

由輸入空罐高度 E（=零）、滿罐高度 F（=滿量程）和一些應用參數設置，自動使儀表適應測量環境。

對應于 4-20mA 的輸出。

選型及應用

應用行業

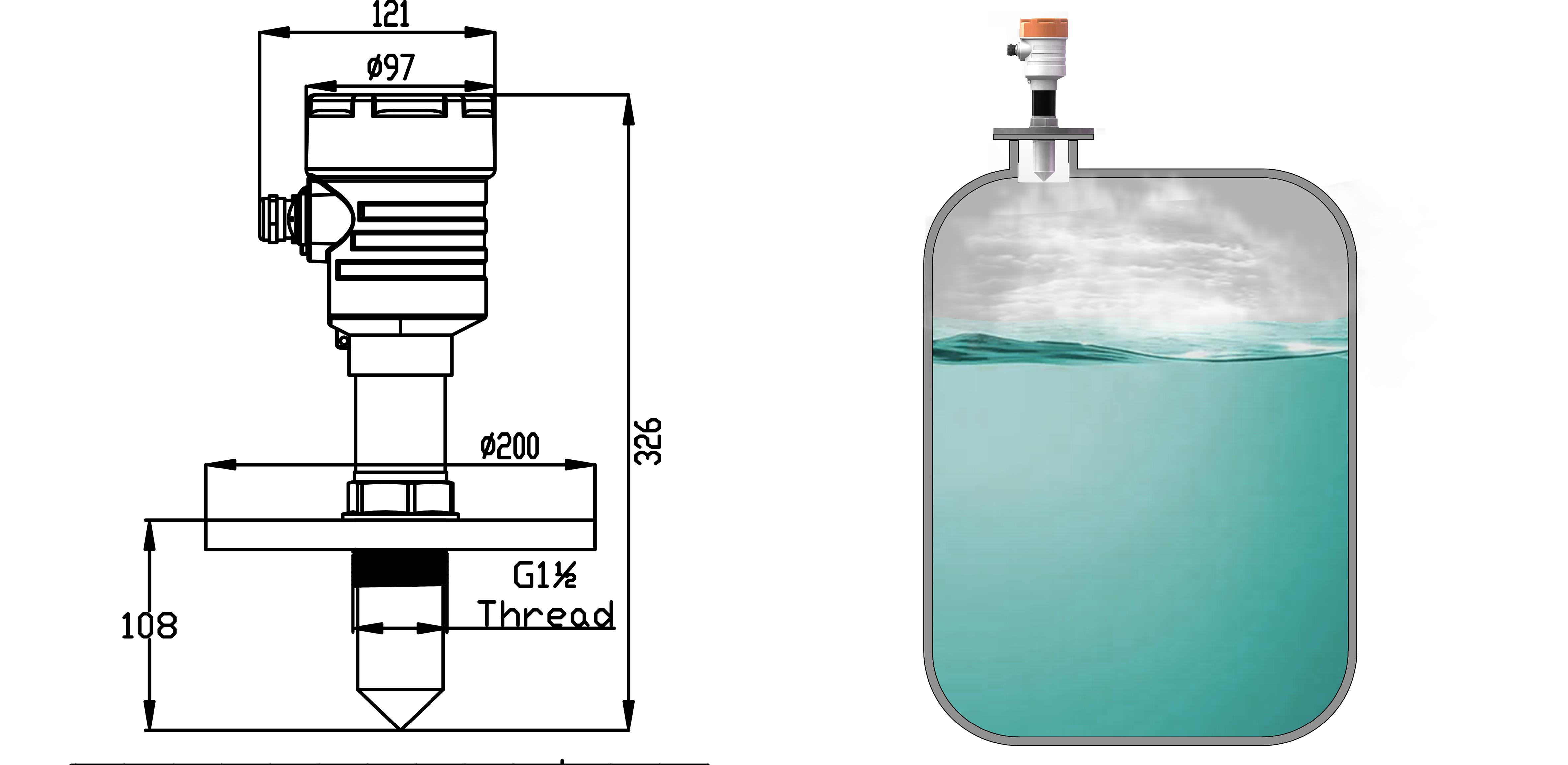

安裝要求

墻體與安裝短管外墻的建議距離（1）。

管壁到罐的最小距離為罐直徑的 1/6，最小400mm。

無法安裝在進料入口的上方，不能安裝中心位置。

產品特點

1.波束角小，能量集中，具有更強的抗干擾能力，大大提高了測量精度和可靠性。

2.天線尺寸小，便于安裝。

3.測量盲區更小，對于小罐測量效果也很好。

4.波長更短，對小顆粒物料的料位測量更適合。

5.非接觸測量，無磨損，無污染。

6.輸出信號可選兩線制（4-20）mA@HART 和四線制 RS485@MODBUS 協議，四線制供電低至 12VDC。

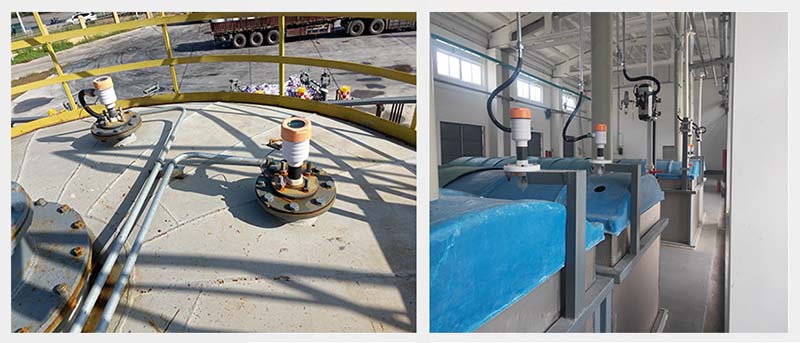

應用案例

HCDAR-61 型是全 PVDF 材質天線，適合各種強腐蝕性液體的測量。可以防輕微凝結。
