產品概述

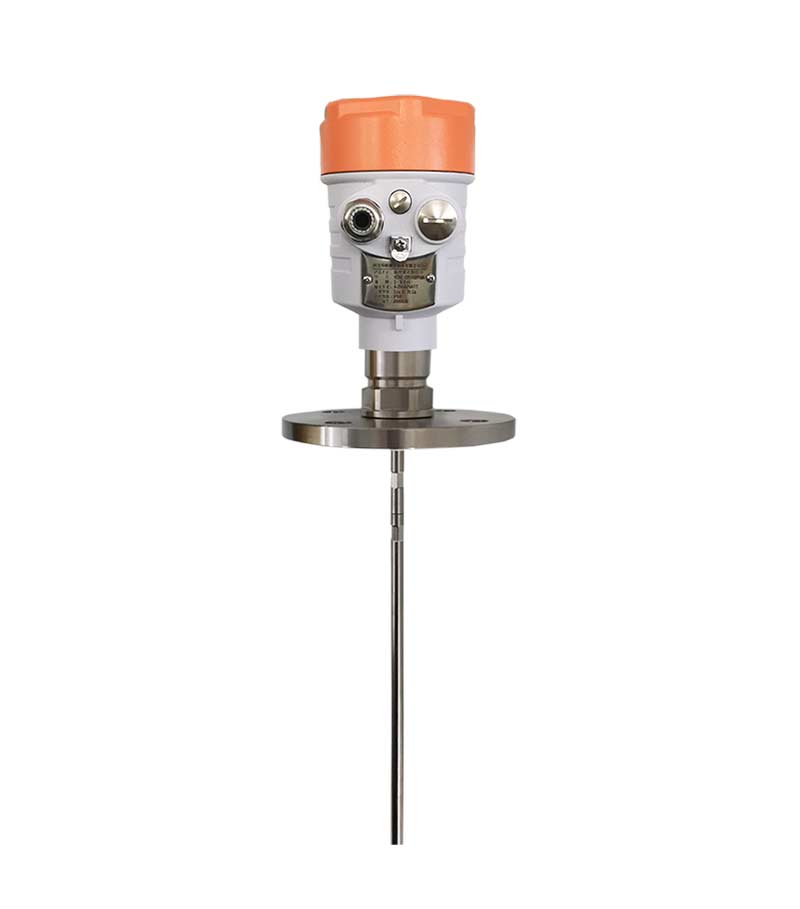

HCDAR-5X 電磁脈沖以光速沿導波纜或?qū)РU傳播，當遇到被測介質表面時，部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。

產品原理

導波雷達發出的高頻微波脈沖沿著探測組件（纜繩 或探桿）傳播，遇到被測介質，由于介電常數突變，引 起反射，一部分脈沖能量被反射回來。發射脈沖與反射 脈沖的時間間隔與被測介質的距離成正比。

導波雷達是基于時間行程原理的測量儀表，雷達波 以光速運行，運行時間可以通過電子部件被轉換成物位 信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當 脈沖遇到物料表面時反射回來被儀表內的接收器接收， 并將距離信號轉化為物位信號。

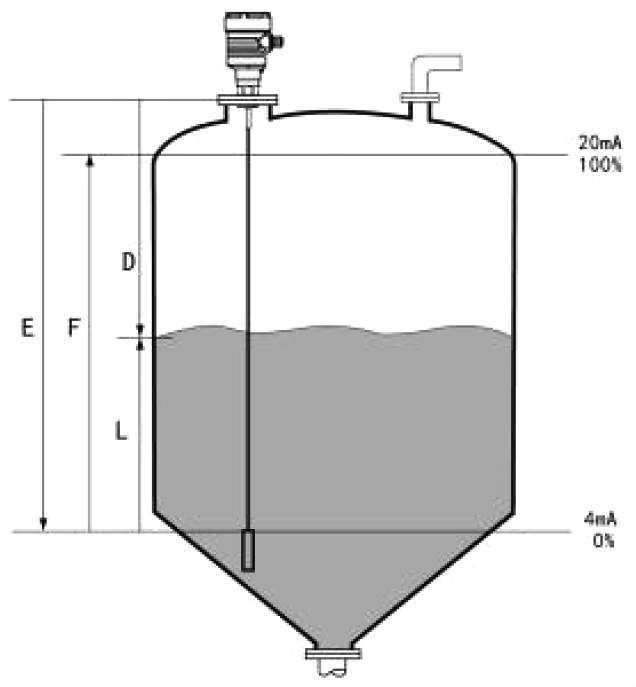

反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子 線路部分，微處理器對此信號進行處理，識別出微波脈 沖在物料表面所產生的回波。正確的回波信號識別由脈 沖軟件完成，距離物料表面的距離 D 與脈沖的時間行程 T 成正比：

D=C×T/2

其中 C 為光速因空罐的距離 E 已知，則物位 L 為

： L=E-D

通過輸入空罐高度 E（=零點），滿罐高度 F（=滿量程）及一些應用參數來 設定，應用參數將自動使儀表適應測量環境，對應于 4－20mA 輸出。

選型及應用

應用行業

安裝要求

在整個量程范圍內確定纜或桿不要接觸到內部障礙物，因此安裝時應盡可能 避開罐內設施，如：人梯、限位開關、加熱設備、支架等。另外需注意纜或桿不 得與加料料流相交。

安裝儀表時還需注意：

最高料位不得進入測量盲區；儀表距離罐壁必須保持一定的距離；儀表的安 裝盡可能使纜或桿的方向與被測介質的表面垂直。安裝在防爆區域內的儀表必須 遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在 有防爆要求的場合，儀表必須接大地。

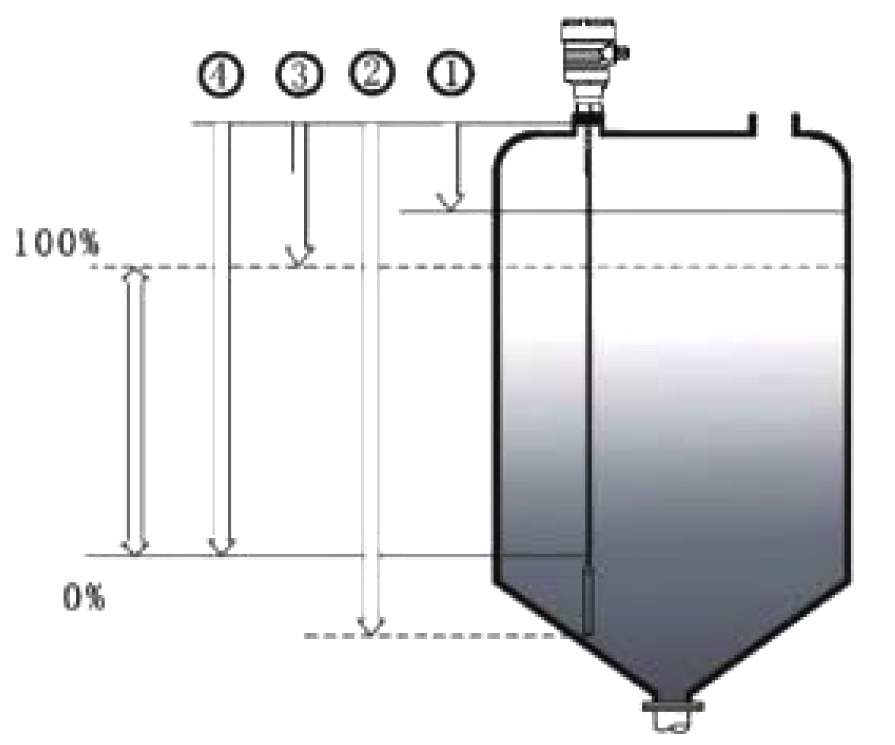

測量基準面是螺紋或法蘭密封面

1、盲區范圍（最小量程）

2、量程設定（最大量程）

3、高位調整（20mA 對應點）

4、低位調整（4mA 對應點）

注：使用導波雷達物位計時，務必保證料位不能進入盲區范圍。

產品特點

1.波束角小，能量集中，具有更強的抗干擾能力，大大提高了測量精度和可靠性。

2.天線尺寸小，便于安裝。

3.測量盲區更小，對于小罐測量效果也很好。

4.波長更短，對小顆粒物料的料位測量更適合。

5.非接觸測量，無磨損，無污染。

6.輸出信號可選兩線制（4-20）mA@HART 和四線制 RS485@MODBUS 協議，四線制供電低至 12VDC。

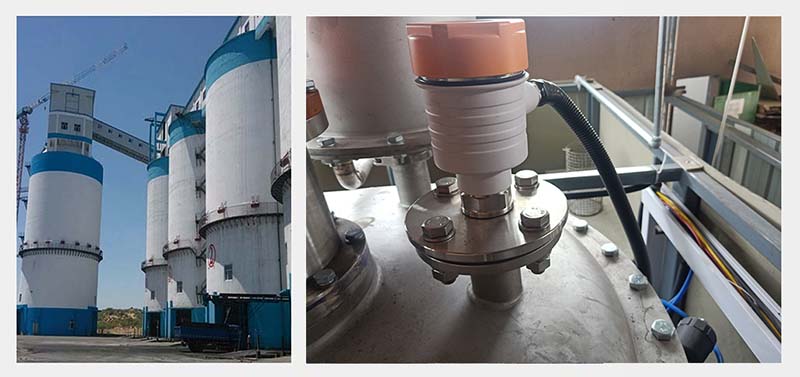

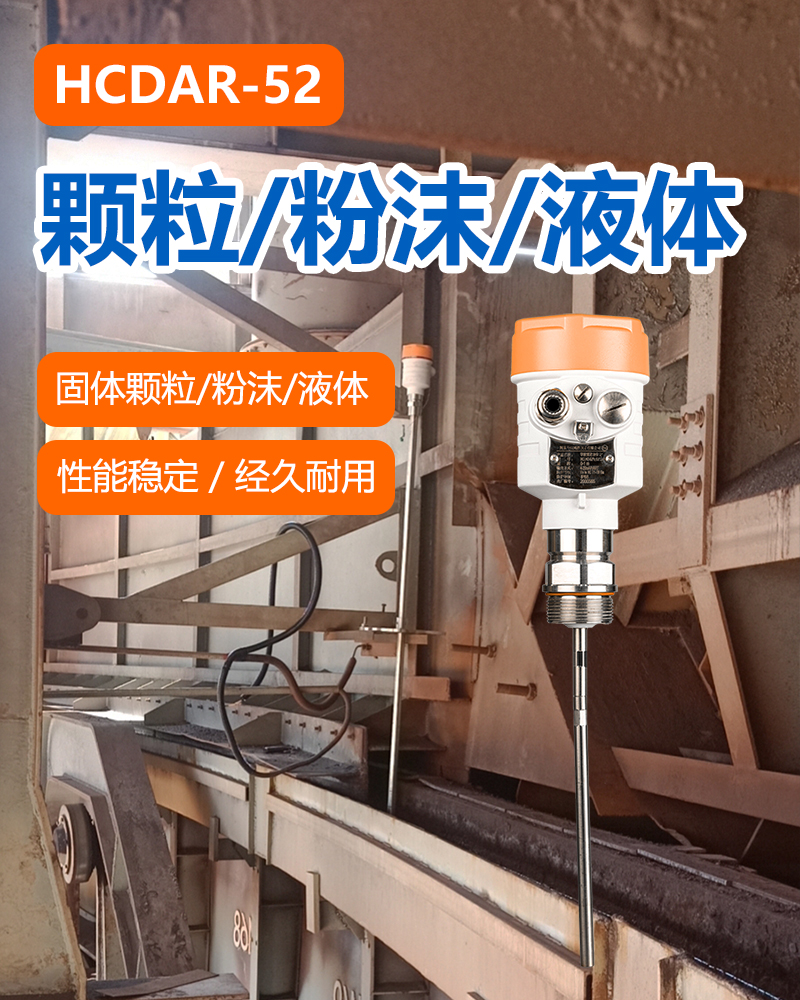

應用案例

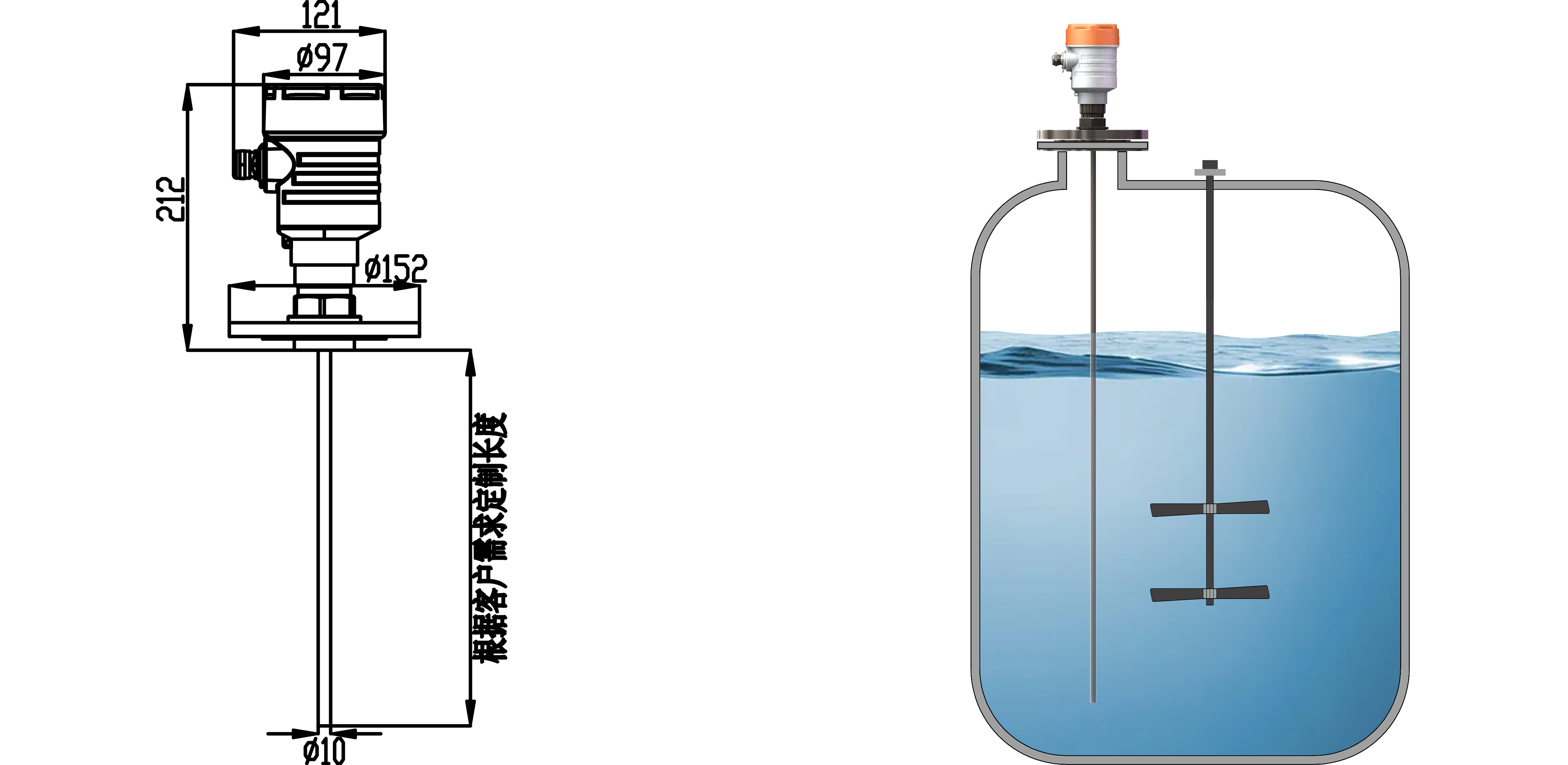

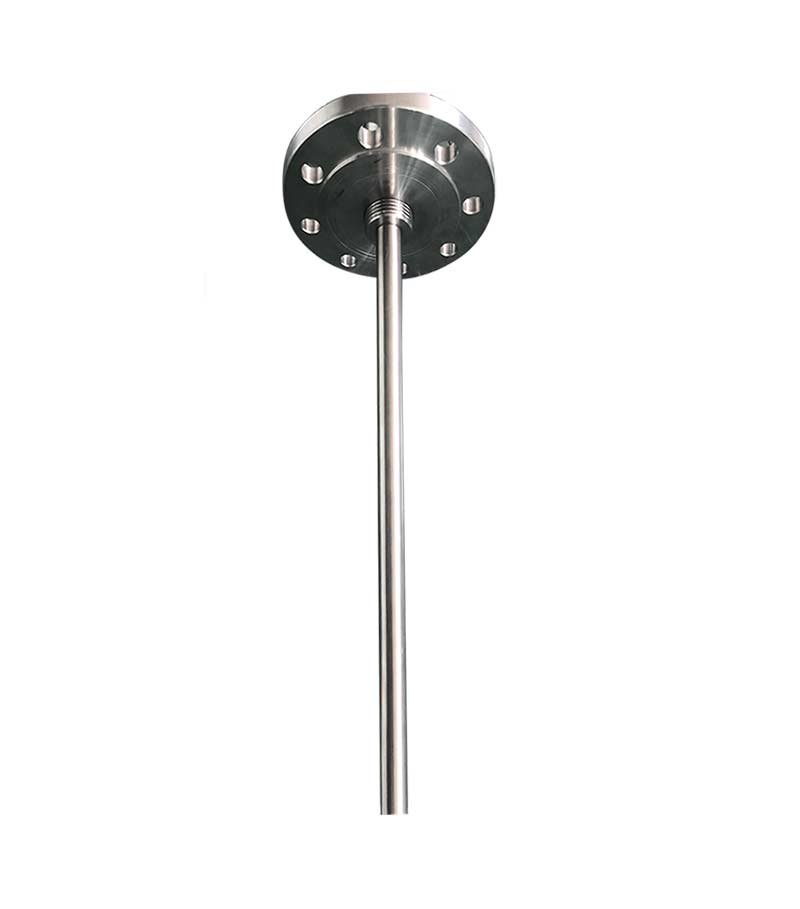

HCDAR-52為普通桿式天線結構，測量距離高達6米，兩線4-20mA環路供電24VDC @HART通訊協議。
