雷達液位計目前較為廣泛的應用于液灌的液位測量，其液位面平靜，雷達波反射較好，測量精度高。引入水利行業應用后，在測星河、湖、水庫等水位時，若波浪不大或無明顯干擾物的狀態下， 我華創雷達液位計測量精度高，安全可靠，不失為一種優秀的水位測量設備。但實際應用中水環境較為復雜，設備常受到較大波浪、漂浮物、結冰、浮雪、干灘等因素干擾，出現數據跳變，導致測量數據無法使用。針對水環境的復雜情況，我公司對雷達液位計及附屬模塊的供電模式、發射功率及數據計算等幾方面進行改造，可有效地降低以上干擾因素的影響，保證華創雷達液位計的穩定可靠運行。經多次試驗，此方法穩定可靠，改造后的系統在實際應用中效果顯著。

水利行業中的水位值測量其系統基本組成為：雷達液位計、RTU （Remote Terminal Unit，即遠程終端控制單元）、DTU （Data Transfer unit，即數據傳輸單元）、立桿及基礎、供電單元、防雷接地單元等。

1、雷達液位計

我公司針對水文監測，生產的水位計有26GHz的高頻脈沖雷達液位計，即HCDAR-62型和HCDAR-65型；還有80GHz的調平連續波雷達液位計，即HCDAR-8H型。

26GHz的高頻脈沖雷達液位計是基于時間行程原理的測量?jī)x表，工作原理為其發射單元發出以光速運行的脈沖雷達波，當脈沖遇到液位表面時反射回來被儀表內的接收器單元接收，并將距離信號轉化為液位信號，從而計算出液位深度。

80GHz的調平連續波雷達液位計其測量原理是：物位計的透鏡天線向液面發射經頻率調制的電磁波信號，被測物表面返回的信號被發射天線接收，并與天線發射的瞬時頻率信號比較。由于信號的頻率按照一定規律不斷變化，因此經過混頻及傅里葉變化等方法比較信號頻率與天線到液面的直線距離成比例?？梢哉f(shuō)調頻技術是脈沖技術的一個升級，使得料位計上升到另一個技術層面，無論是從精度、準確度、穩定性都有了大幅提升，調頻技術的使用讓雷達的響應速率更快。

2、DTR和RTU

DTU即數據傳輸單元，支持簡單的透?jìng)鲄f(xié)議，通過RS485通訊采集數據，有的也可以進行簡單的DI和DO控制。如果采用DTU雷達水位計要采用RS485輸出方式。

RTU 即遠程終端控制單元，支持模擬量信號的采集和數字量信號的接入和輸出。如果采用RTU雷達水位計可以用RS485輸出方式也可以用4-20mA模擬量輸出方式。

無線終端箱的核心部件就是DTU或RTU，還要配套相應的供電裝置。

3、供電部分

供電單元需要給雷達水位計和DTU或RTU提供電源?？梢圆捎檬须?20VAC通過電源變壓器轉換成24VDC給設備供電；也可以通過太陽能板、鋰電池和太陽能控制器來提供12VDC的電源，我公司的雷達水位計和DTU可支持12CDV也可以用24VDC來供電。

4、顯示單元

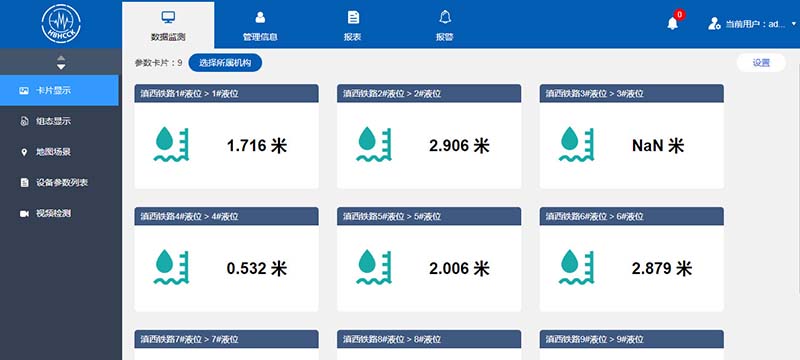

數據顯示可通過我公司自己開發的物聯網云平臺也可以通過CPI接入用戶自己的政務平臺。用戶可以通過web網頁客戶端和手APP端查看實時數據和歷史數據和曲線。高性能的服務器、先進的IOT系統、強大的數據庫軟件配合精準的雷達物位計，能夠給客戶提供穩定可靠的服務。電腦畫面顯示如下圖，可以實時顯示料位，可以查看歷史曲線和監控設備的運行狀：

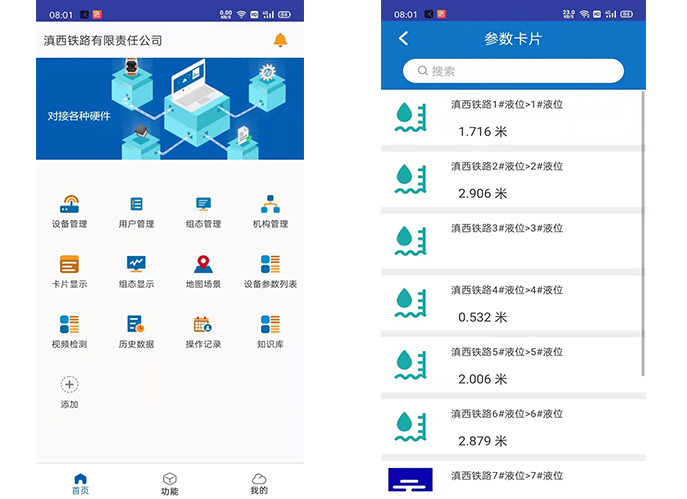

手機端查看數據需要安裝易云APP，隨時隨地可查看料倉的料位數據，如下圖所示：

下圖為現場安裝圖：

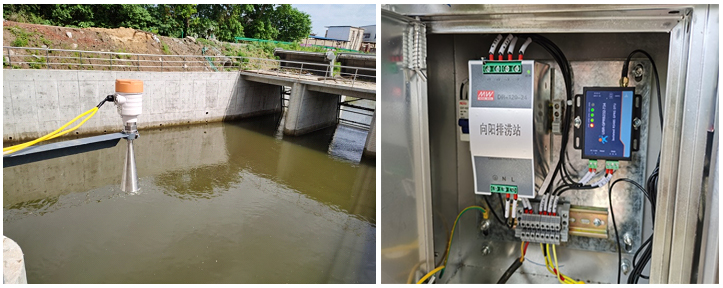

26G雷達水位計通過市電供電無線傳輸測量水位

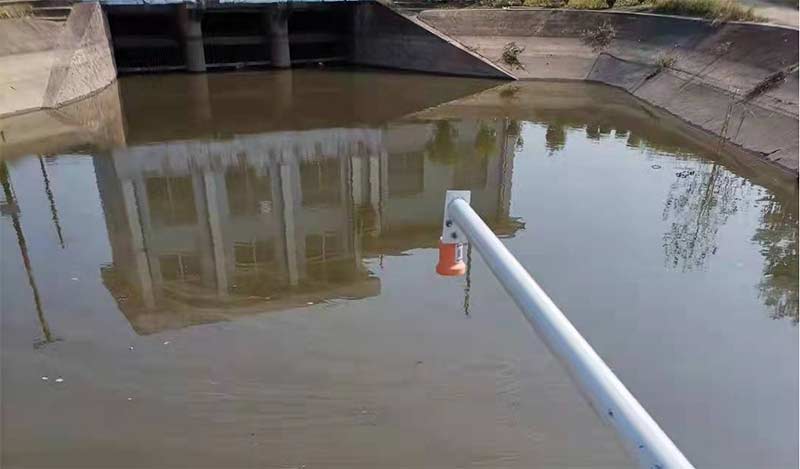

80GHz調頻連續波雷達水位計精準測量水位
