華創測控-HCDAR80S雷達液位計應用在化學原料反應釜攪拌罐解決方案
華創測控 華創測控技術有限公司 2023-12-08 15:47
本期客戶案例是一家以從事化學原料和化學制品制造業為主的企業。其生產車間大多為反應釜攪拌罐。
液位檢測由我公司自主研發生產的80S調頻連續波雷達物位計來實現。經過現場測試研判分析，對攪拌罐提出如下建議：
（1）攪拌狀態，回波時強時弱屬于正常狀態，只需要大部分時間里回波明顯的即可。
（2）建議確認設置后，確認空罐狀態回波和加滿料攪拌狀態回波。保證回波信號幅度均高于 35dB。
（3）根據攪拌扇葉的大小，選擇透鏡的大小。小透鏡對于液面攪拌翻滾更不敏感。如果罐內有高溫蒸汽，建議大透鏡。
（4）液面較為平靜，建議選擇【慢速】或者【中速】攪拌模式。
（5）液面翻滾較大，達到翻騰狀態，建議設置【中速】或者【快速】攪拌，并根據現場回波強弱狀態，調整專家設置中的【進出料速率】。
（6）空罐罐底位置：攪拌罐一般是弧形罐底，底部雷達回波會形成連片狀態，無法分辨具體罐底位置，低位設置建議根據現場需要，量程設置建議設置在罐底回波較大位置之后，通常量程設置比實際罐子高度要大些。
（7）高位攪拌：攪拌液面距離雷達直線距離小于1m 的攪拌工框稱作高位攪拌。針對這種工框，首先建議出廠前，重點檢查雷達近端的信號回波，以近端信號在 1m 左右結束下降作為標準；其次當攪拌液面液位較高，距雷達的空高小于 0.6m 之內，建議設置【快速攪拌】

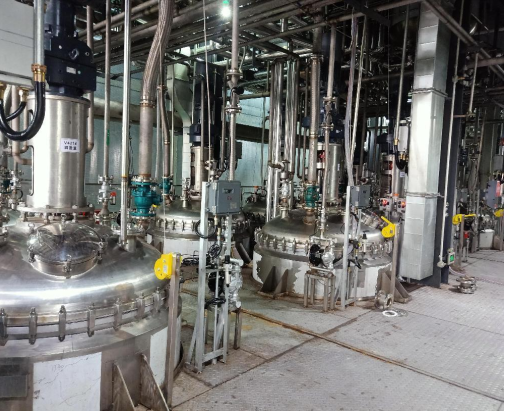

（罐區現場 圖）

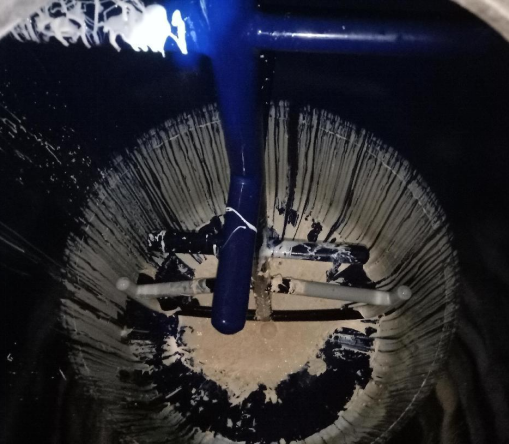

（現場罐內攪拌工況 圖）
