第一代雷達

第一代雷達物位計產品為導波雷達物位計，屬于接觸式測量儀表，發射的是頻率為0.5GHZ-1.8GHZ之間的電磁波脈沖。原理是電磁脈沖以光速沿導波纜或?qū)РU傳播，當遇到被測介質表面時，部分脈沖被反射形成回波并沿相同路徑返回到脈沖發射裝置，發射裝置與被測介質表面的距離同脈沖在其間的傳播時間成正比，經計算得出液位高度。

h = H - v * t / 2

式中：h→物料高度

H→為空料時的高度（總高）

v→為雷達波速度（約等于光速3*108m/s）

t→為雷達波發射到接收的時間間隔

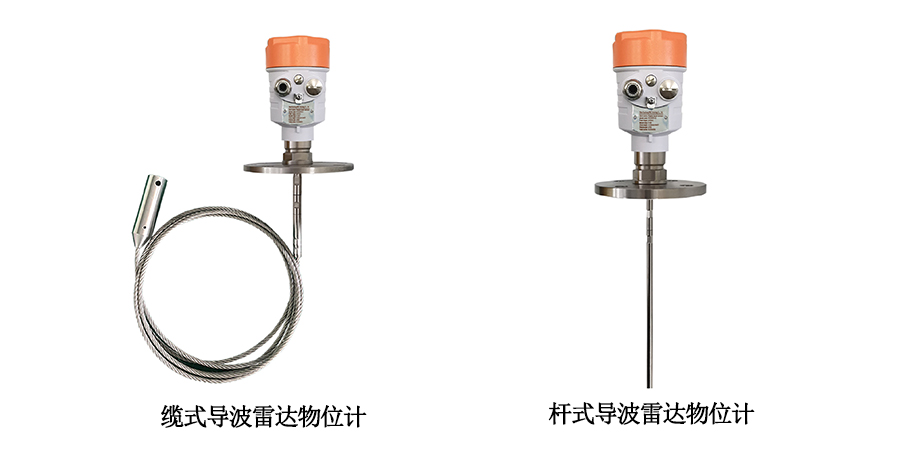

第一代雷達由于發射得電磁波信號弱，只能沿著導波桿或?qū)Рɡ|來傳播，實物如下圖：

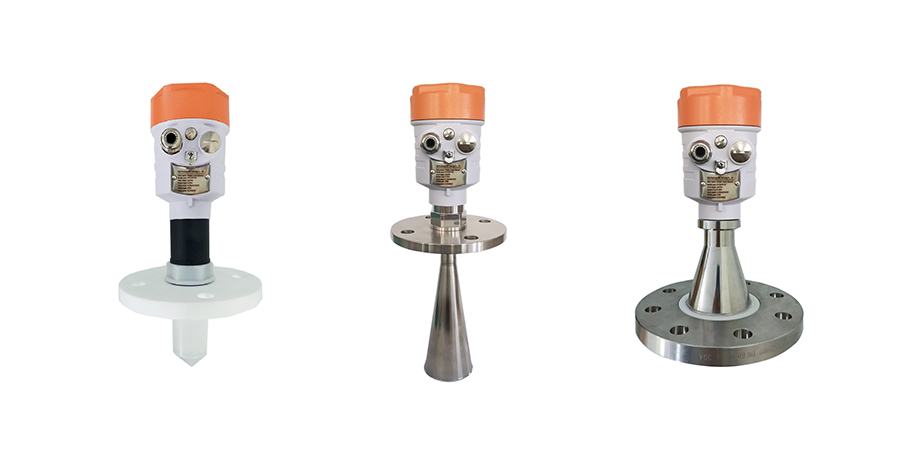

第二代雷達

第二代雷達物位計產品為26G雷達物位計，屬于非接觸式測量儀表，發射的是頻率為24GHZ-26GHZ之間的電磁波脈沖。由于發射得電磁波頻率強，會擺脫傳輸介質而外溢，因此26GHZ雷達不需要傳輸媒介。電磁波以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。根據兩個脈沖的時間間隔，計算出天線到被測介質表面的距離。

其特點是：

波束角小，能量集中，具有更強的抗干擾能力，大大提高了測量精度和可靠性;

天線尺寸小，便于安裝；

測量盲區更小，對于小罐測量效果也很好；

波長更短，對小顆粒物料的料位測量更適合；

非接觸測量，無磨損，無污染；

輸出信號可選兩線制（4-20）mA@HART和四線制RS485@ MODBUS協議，四線制供電低至12VDC。

第三代雷達

第三代雷達物位計產品為80G調頻連續波雷達物位計，也屬于非接觸式測量儀表。是一種特殊毫米波技術，稱為調頻連續波（FMCW）的物位測量儀表。工作頻率76-81GHz，輸出信號兩線制（4-20）mA，量程最大可以測量到120米，盲區卻小至8厘米。天線波束角度小約3°，其優異的性能確保其對液體、固體和粉塵物料都能實現精確的測量。原理：雷達物位計發射一個頻率隨時間線性變化的微波信號，遇物料后反射回來的微波信號和發射信號通過“混頻器”進行混頻，兩者的差頻與雷達到反射面的距離成正比，通過“傅里葉”變換，得到所需的距離信息。

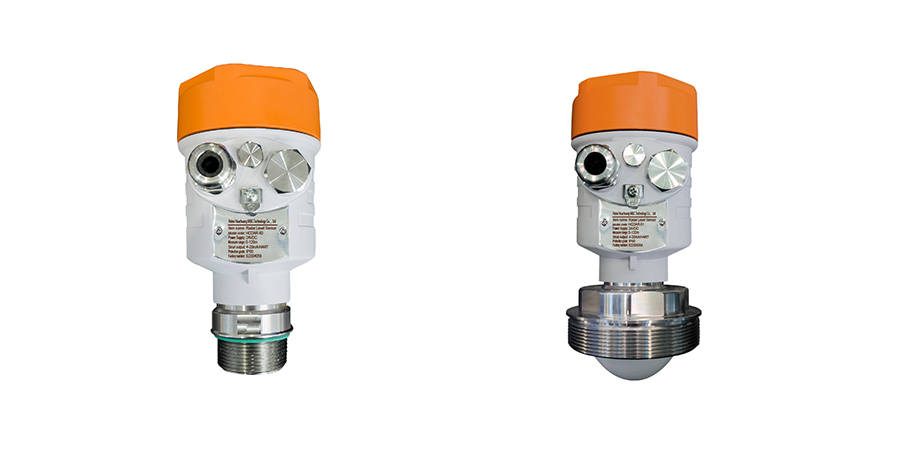

實物圖如下：
